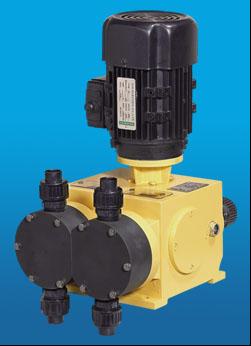

2JMX隔膜式计量泵

计量范围:0-240L/H(单头最大为120L/H)
压力范围:0-0.4MPa
驱动方式:电机驱动
控制方式:手动、自动控制(可接收4-20mA信号来调节流量)

1、铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无毒无味。
2、采用双凸轮机构,性能配比优越,双头加药。
3、接触介质泵头为PVC、可选PTFE、及不锈钢材质。
4、性价比高,普遍适用于,压力要求不高的水处理行业。
5、在泵运行或停止时也可任意调节流量也可定量输出。
6、隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层厚度3.mm SUS304支撑铁芯,第四层采用强化尼龙纤维补强,第五采用EPDM弹性橡胶完全包履,可有效提升隔膜使用寿命。

泵头部材质

工作条件

计量泵头: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯

环境温度: -30℃---90℃

计量阀: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯

电机: 二相、三相标准电机或防爆电机

阀球: 二氧化硅、SUS304、SUS316、陶瓷

功率:0.37KW

密封: 聚四氟乙烯、聚氯乙烯

防护等级:IP54



型号

流量 (L/H)

压力(Mpa)

冲次(MIN-1)

功率

进出口径

重量(KG)

2JMX 40/0.8

40

0.8

48

0.37

Φ8软管含过滤底阀及注射阀

30

2JMX 80/0.6

80

0.6

48

2JMX 120/0.5

120

0.5

72

DN15

2JMX 160/0.5

160

0.5

96

DN15

2JMX 200/0.4

200

0.4

96

DN15

2JMX 240/0.4

240

0.4

96

DN15

计量泵故障排除

一.泵头出口端药品洩漏
原因1: 软管接头或法兰接头锁紧过量变形,O型环等损坏.
处置: 停止泵浦,拆下洩漏部份,检查变形及损坏.如有所需,O形环等件,更换新品.
原因2: 泵浦头或接头损坏.
处置: 停止运转泵浦,拆下洩漏部份更换新品.


二.出口量减少异常.
原因1: 流量控制盘固定失效.
处置: 锁紧控制转盘锁紧螺钉
原因2: 泵浦吸入或出口端,或阀座因异物梗塞.
处置: 拆下相关部位,检查异物,再彻底清洁,并同时检视阀顶之泵头
原因3: 福多阀(底阀)堵塞.
处置: 分解福多阀,检查是否有脏物并清除之.
原因4: 长期使用造成膜片疲劳.
处置: 依分解图分解,更换新膜片.更换膜片时,4颗螺丝平均轮流旋鬆(取下膜片)或平均轮流旋紧(安装膜片)



三.药品由泵浦头后端底部处洩漏.
原因: 膜片损坏.
处置: 依分解图分解,更换新膜片. 更换膜片时,4颗螺丝平均轮流旋鬆(取下膜片)或平均轮流旋紧(安装膜片)
